系统组成:

   计算机安装的控制软件设置振动的频率和幅值(目标谱)，并通过控制软件操作振动控制器，振动控制器输出驱动信号给功率放大器，功率放大器放大信号后驱动振动台动圈做扭转振动，加速度传感器感受到振动台动圈振动后，把振动信号返馈给振动控制器，振动控制器比较反馈信号与用户设定的目标谱误差，并实时调整输出，使振动台按预定的要求振动。整个系统闭环实时调整。

   扭转振动台的控制使用线加速度传感器，实际角加速度值按线加速度和安装半径换算得出。

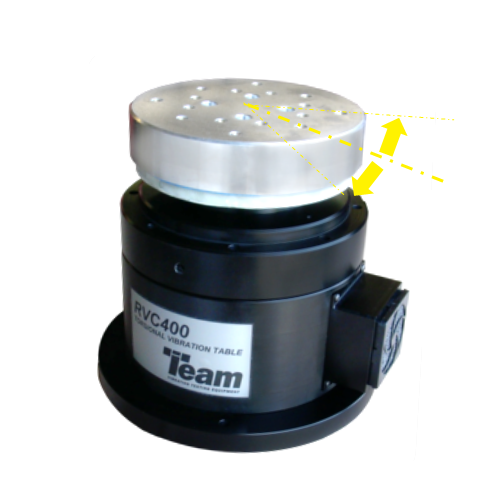

RVC 400 Rotary Vibration 扭转振动台

The RVC 400 Rotary Vibration System was created to generate controllable torsional vibration and shock, all in one compact, quiet device that is suitable for use in a standard office or laboratory setting. Capable of frequency response to 2 kHz, the RVC400 can provide clean rotary sinusoidal and random profiles, as well as limited shock pulses on small test objects. Coupled with any commercial single axis controller, quality engineers now have the speed and precision in vibration test and analysis to perform their demanding tests.

RVC400 旋转振动系统是为了产生可控的扭转振动和冲击而设计的，所有这些都在一个紧凑、安静的设备中，适合在标准的办公室或实验室环境中使用。RVC400具有2khz的频率响应能力，可以提供干净的旋转正弦和随机振动，以及在小型测试对象上的冲击测试。可与任何商用单轴振动控制器兼容，质量工程师使用RVC400可以快速和精确的完成振动测试和分析，以执行他们的测试要求。

产品特点 Features Highlights:

The RVC400 is an electrically powered device. The basis of the design is a state-of-the-art torsional voice coil directly driving a flexure bearing supported rotary shaft and table. This arrangement provides a very responsive rotating mechanism with virtually no friction yet retains the ability to react off-axis motions with very little deflection. Utilizing rare earth permanent magnets, this rotary drive produces very high torque within a small dimensional envelope.

RVC400是一种电动设备。该设计的基础是一个***的扭转音圈直接驱动一个弯曲轴承支承的转轴和工作台。这种结构提供了一个非常灵敏的旋转机构，几乎没有摩擦，但仍然能够在极低偏转的情况下对轴外运动作出反应。利用稀土永磁体，这个旋转驱动器设备尺寸小却能产生非常高的扭矩。

1.Perform swept sine at levels up to 1,000 rad/sec2

扫描正弦可达1,000 rad/s^2角加速度

2.Create shaped random profiles

随机参考谱动态控制

3.Dynamically control shock profiles

冲击参考谱动态控制

4.Precision through 2 kHz with less than 5% cross-axis distortion

高精度，2kHz内跨轴失真小于5%

5.Compact

紧凑

6.Quiet

安静

7.Suitable for use on your desk top and in environmental chambers

适用桌面和环境室使用

8.Proven to meet the rotational vibration requirements defined in Dell's OEM/Third Party Lab Certification Procedure

满足戴尔OEM/第三方实验室认证程序中定义的旋转振动要求

典型应用

1.戴尔第三方实验室认证

2.手机耐用性测试

3.敏感的电子元件测试

4.电脑硬盘测试

系统组成   Composition :

1.RVC 400 扭转振动台

2.RVC 400 Analog Amplifier 模拟功率放大器

3.SignalStarScalar Hardware 扭转振动控制器

4.Control computer 控制计算机

5.SignalStarScalar Sine，Ran，Shock 控制软件

6.Control Accelerometer 轴向控制传感器

7.三轴监控传感器

应用案例   Case

光驱轴向振动模拟，系统保证控制点的角加速度符合设置要求。适用于带有旋转设备的产品轴向耐振测试
